EVI luftkyld värmepump
  • EVI luftkyld värmepumpEVI luftkyld värmepump

EVI luftkyld värmepump

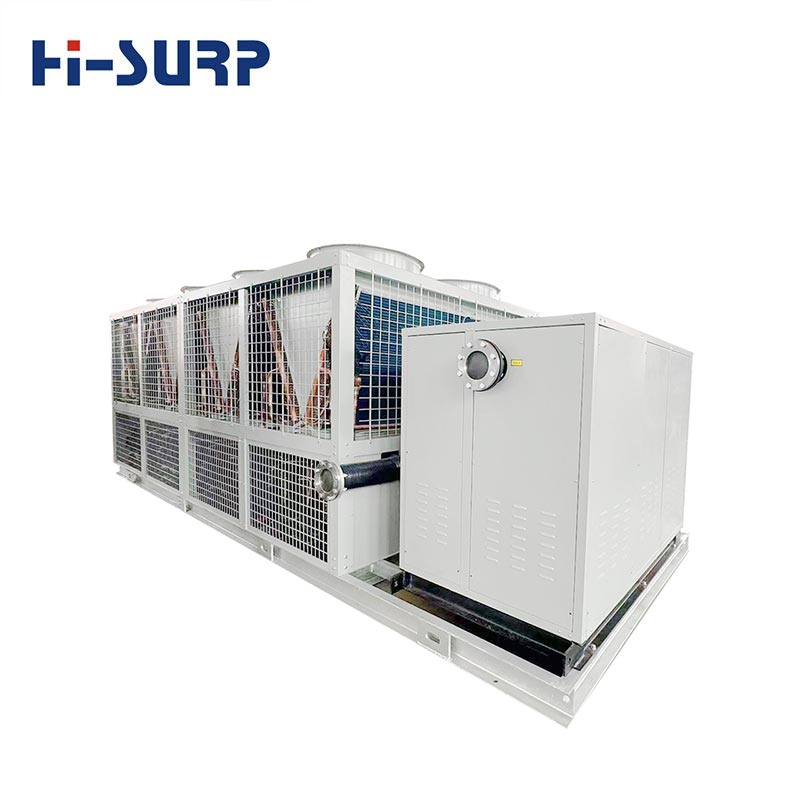

Hisurp EVI Air Cooled Heat Pump är en högpresterande enhet, med hög kvalitet, som använder förbättrad ånginsprutningsteknik (EVI) baserad på traditionella luftkylda kylare/värmepumpar. Den är särskilt lämplig för projekt med höga krav på värmekapacitet i lågtemperaturmiljöer (som nordliga regioner, kalla klimat eller processuppvärmningsscenarier).

Vad är EVI

EVI (enhanced vapor injection) för EVI Air Cooled Heat Pump är en teknik som förbättrar kompressorn prestanda genom mellanliggande gasinjektion (elektroinjektion). Dess kärnprincip är:

  • Under kompressorkompressionsprocessen, en del av köldmedieånga, bearbetad av en mellanprodukt värmeväxlare, införs;
  • Detta ökar kompressorns utloppsmassflöde och entalpi;
  • vilket avsevärt förbättrar lågtemperaturuppvärmningskapaciteten och systemets effektivitet.

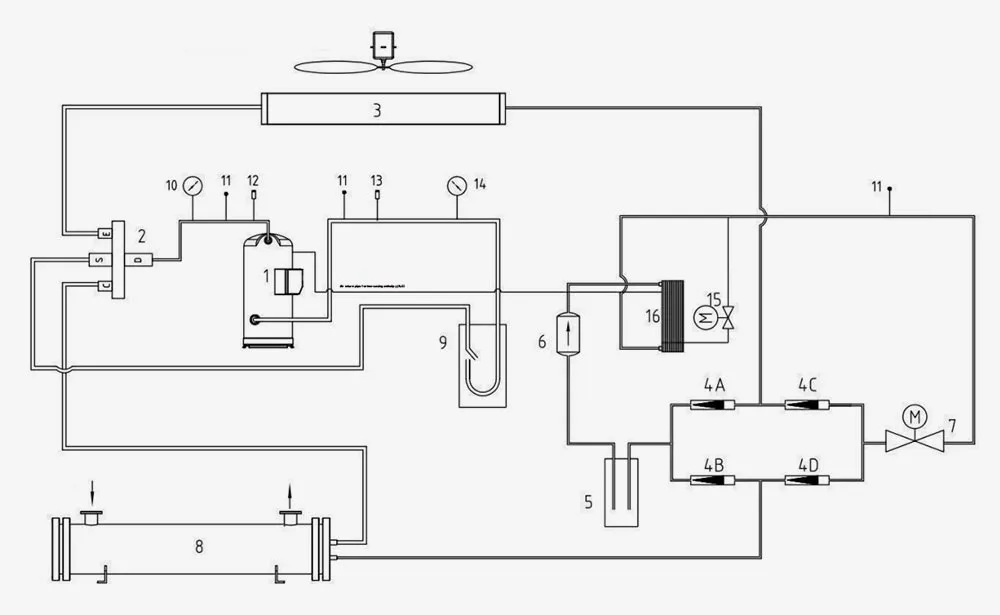

Hur fungerar EVI luftkyld värmepump

  • 1. Scrollkompressor
  • 2. Fyrvägsventil
  • 3. Värmeväxlare på luftsidan
  • 4. Backventil
  • 5. Högtrycksvätskebehållare
  • 6. Torrt filter
  • 7. Elektronisk expansionsventil
  • 8. Skal och rörvärmeväxlare
  • 9. Gas-vätskeseparator
  • 10. Högtrycksmätare (utelämnad)
  • 11. Processnålventil
  • 12. Högtrycksbrytare
  • 13. Lågtrycksbrytare
  • 14. Lågtrycksmätare (utelämnad)
  • 15. Entalpihöjande elektronisk expansionsventil
  • 16. Gasökande entalpiökande economizer


Obs: Dubbel linje är kylcykel, enkel linje är jet-entalpiökningscykel

How does EVI Air Cooled Heat Pump work

Under uppvärmning av hållbar EVI luftkyld värmepump är köldmediets cirkulationsväg: kompressor 1 → fyrvägsventil 2 → skal och rörvärmeväxlare 9 → backventil 4B → högtrycksvätskebehållare 5 → torrt filter 6 → elektronisk expansionsventil 7 → backventil 4C → luftsida värmeväxlare 3 → fyrvägsventil 2 → gas-vätska separator 9 → kompressor 1

Strålentalpiökningskretsen är: Plattvärmeväxlarens utlopp → entalpiökning elektronisk expansion ventil → plåt värmeväxlare → stötdämpare → kompressor

Detta diagram är ett enda system, och det andra systemet överensstämmer med detta system.

Drag

Strong Heating Capacity at Low Temperatures

Stark värmekapacitet vid låga temperaturer

Vanliga luftkylda värmepumpar upplever ett betydande prestandafall under -5℃.
Avancerade EVI luftkylda värmepumpar kan arbeta stabilt vid omgivningstemperaturer på -20 ℃ eller ännu lägre.

Significantly Improved Heating Capacity

Betydligt förbättrad värmekapacitet

Uppvärmningskapaciteten ökas med 20%~40% under låga temperaturer.

Higher Energy Efficiency

Högre energieffektivitet

Förbättrad COP och minskad driftenergiförbrukning.

Safer Compressor Operation

Säkrare kompressordrift

Effektivt reducerad avgastemperatur, minimerar risken för överhettning.

Förberedelse före installation

1. Vid transport till installationsplatsen ska EVI luftkyld värmepump noggrant kontrolleras enligt packlistan för alla artiklar. Om någon skada eller saknade delar ska det omedelbart meddelas Hisurp-fabriken.
2. Användaren ska tillhandahålla en icke-deformerbar styv grund eller betongbas. Fundamentet ska vara plant och kunna bära vikten av själva EVI luftkylda värmepumpen: för hela enheten kan den placeras direkt på den bärande balken enligt ritningen (se bifogad I).
3. EVI luftkyld värmepump kan placeras på en väl ventilerad plats, som taket, balkongen eller andra lämpliga installationstillfällen nära luftkonditioneringsställen. Det bör finnas tillräckligt med ventilationsutrymme runt enheten, och det bör inte finnas mindre än 1,5 meter utrymme runt enhetens fram- och baksida, vänster och höger om enheten. Det bör inte finnas några hinder som påverkar luftflödet som blåser ut inom 5 meter från luftutloppet. Avståndet mellan enheten och enhetens luftintagsyta ska inte vara mindre än 3 meter för att förhindra ömsesidig störning av varje enhet och påverka enhetens normala prestanda (se bifogad II).
4. Anslutningsrören till EVI luftkyld värmepump och själva enheten bör förberedas enligt lokala HVAC-standarder.

Projektfall

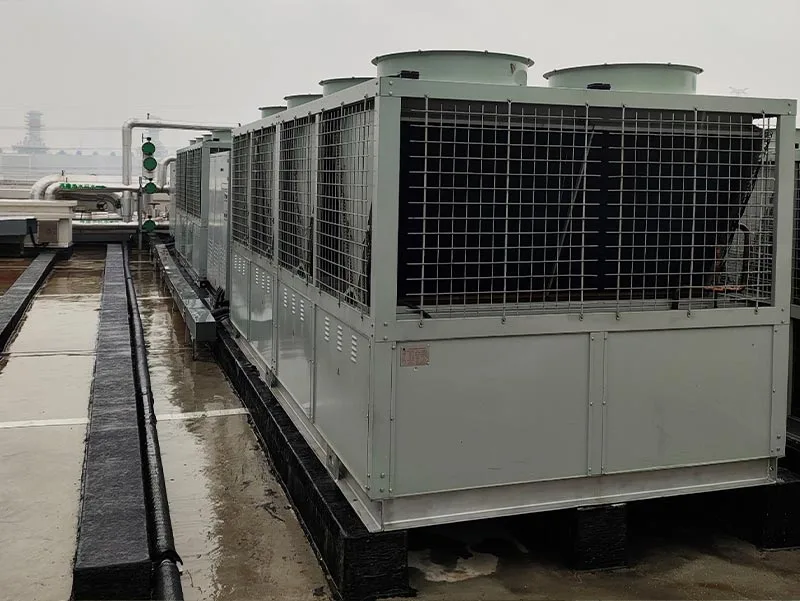

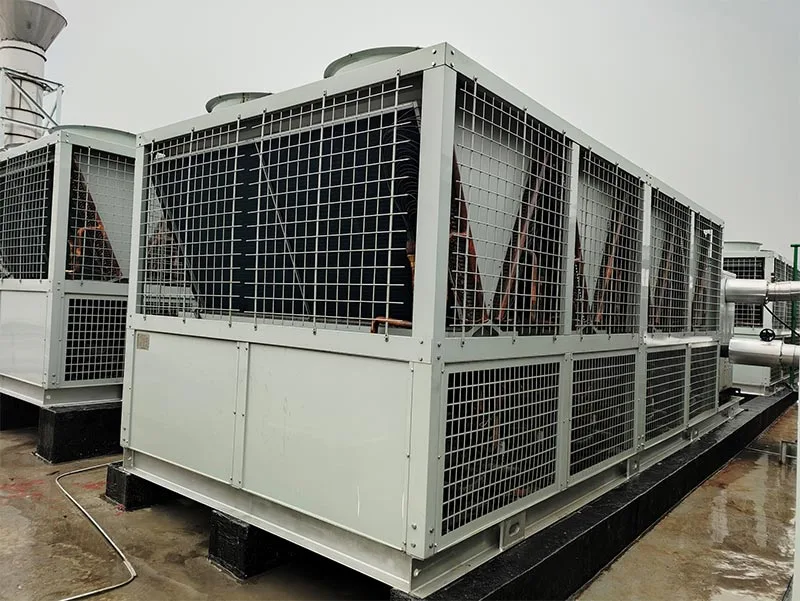

EVI luftkylda värmepumpar är installerade på taket.

Project CasesProject Cases
: EVI luftkyld värmepump
