Factory Direct Split Crane luftkonditionering

Typer av luftkonditioneringsapparater med delad kran?

Det finns tre typer av HISURP luftkonditioneringsapparater med delad kran:

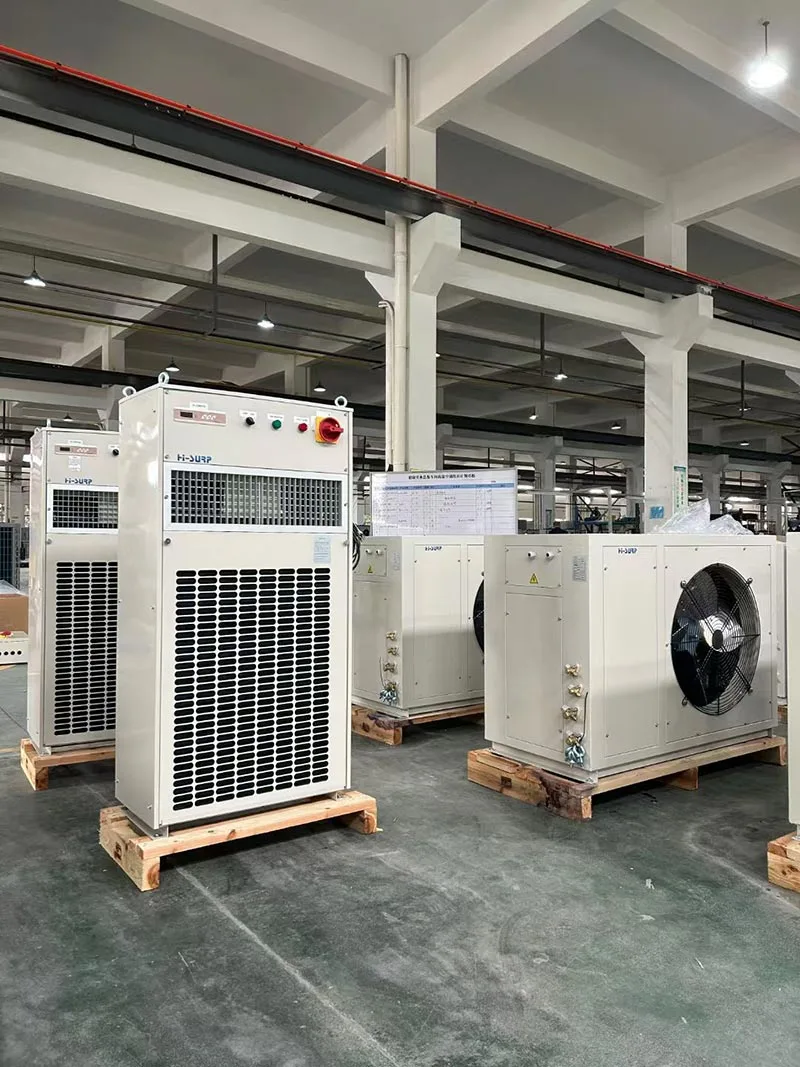

För luftkonditioneringsapparater med delad golvstående kran,HISURPhar B-serien, lämplig för hytter där det finns tillräckligt med golvyta.

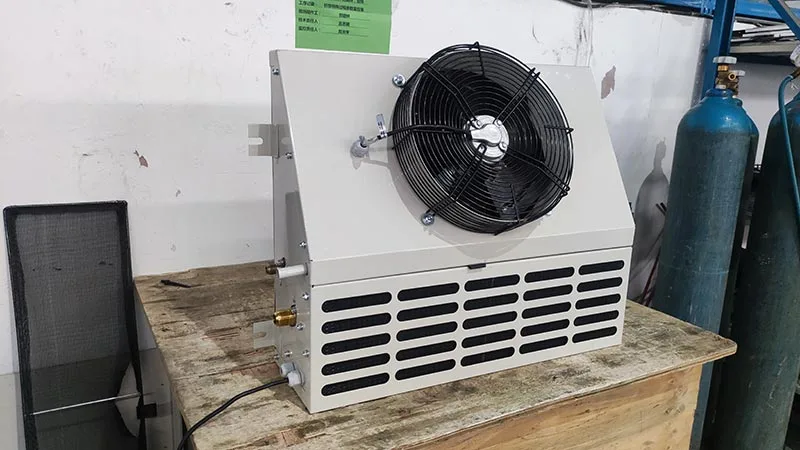

För delade väggmonterade kranluftkonditioneringsapparater har HISURP BD/BG-serien, liknande utseende, med en lutande yta och kompakt storlek. Särskild uppmärksamhet krävs för BG/BD-installation (på grund av dropptrågornas olika lägen; avdunstning av köldmediet kan orsaka kondens).

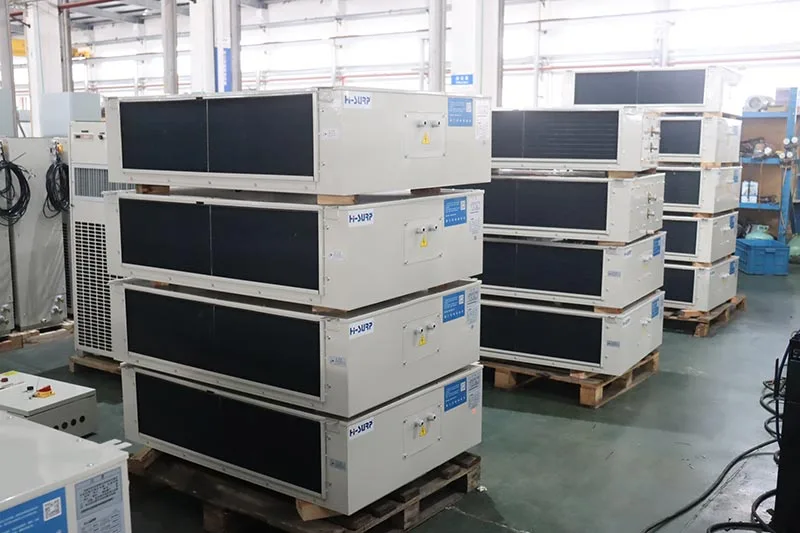

För luftkonditioneringsaggregat med delad takkran har HISURP BX-serien, som vanligtvis placeras i mitten av taket, med luftutlopp i botten och returluft på fram- och baksidan.

Översikt över HISURP Split Crane luftkonditioneringsapparater

Kylkapacitet: 4~24kW

Värmekapacitet: 3~10kW

Köldmedium: R134a, R142b, R227ea, R515B, R236fa

Strömförsörjning: AC380/400/440-3PH-50Hz/60Hz

Arbetsförhållanden för kylning: omgivande DB-temperatur: 45°C; DB/WB inomhus är 30/24°C

Kopparrör: behövs

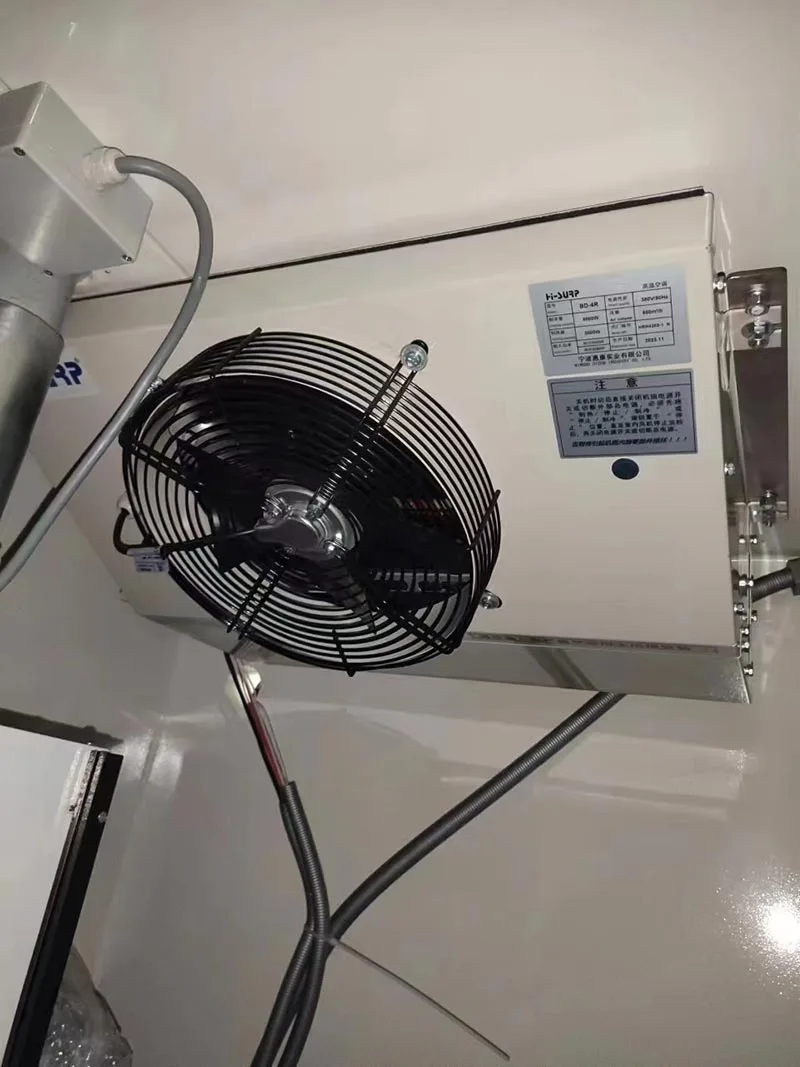

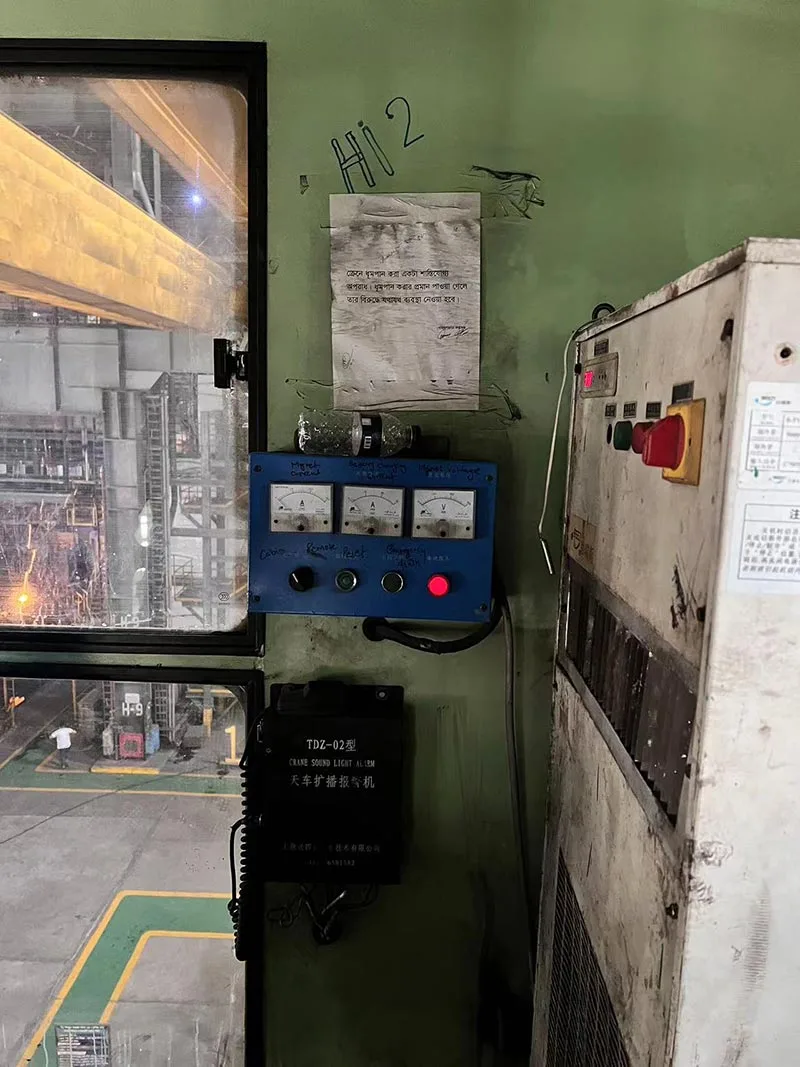

Hur man installerar HISURP Split Crane luftkonditioneringsapparater?

A.  Kontrollera om installationspositionen underlättar anslutning av kopparrör och elektriska ledningar;

B.  Se till att fundamentet är plant, horisontellt och tillräckligt starkt och anslut utomhusenheten till monteringsfötter med 4-M12 bultar, muttrar och fjäderbrickor;

C.  Inomhusenheten tumlar lätt eftersom den är hög och tunn, så den måste anslutas säkert till förarhyttens bakpanel genom den integrerade monteringsplatsen för enheten;

D.  Enheten bör inte monteras någonstans som utsätts för vattenfall, eftersom det kan orsaka elektriska stötar eller läckage;

E.  Kontrollera att gränssnitten är stängda före installation av kylmedelsrör och håll det bakre gränssnittet stängt när rören sätts in och inget damm eller vatten inuti rören;

F.  Inomhus- och utomhusenheter är anslutna till avstängningsventiler med uttagen för köldmediekopparrör med motsvarande dimension Φ1/2" för vätskeledning och Φ3/4" för gasledning. Standardlängden är 5m. Om den måste vara långsträckt måste användaren meddela särskilt vid beställning;

G. Kopparrör måste vara extremt noggrant anslutna till böjar om de skulle klämmas. En rörbockningsapparat rekommenderas för denna operation. Böjradien är (R) ≥70 mm. Böjning bör inte upprepas om rören är spruckna eller trasiga;

H.  Skruvanslutningarna inomhus och utomhus på båda ändarna av rören måste vara säkra och åtdragna (skruvade). Svetsning måste garanteras ha en platt svetssöm och vara fri från läckage;

I. 25 kg/cm² kväve injiceras i lågtrycksventilen och tvålvatten appliceras jämnt på anslutningarna eller svetsfogarna på kopparrör för läckagedetektering. Om inget kväve kommer ut ur lågtrycksserviceventilen kommer vakuumpumpning att startas. Om något läckage upptäcks måste det elimineras efter utsläpp av kväve och sedan utförs läckagedetektering igen;

J.  Om ingen vattentätningsböj är placerad inuti enheten, bör vattentätningen av böjen placeras vid utloppet av inomhusenheten för att smidigt tömma ut kondensvatten. Dräneringsrör måste monteras på en plats lägre än enhetens vattentråg;

K.  Alla ledningar och kablar måste anslutas korrekt och säkert enligt kopplingsschemat som levereras tillsammans med enheten, och det är definitivt förbjudet att få kablar repade eller klämda genom att trycka på ledningsplattan, etc.

L.  Strömförsörjningsledningar förs in genom inloppet på strömförsörjningen och styrledningen som visas i konturritningen, och ansluts sedan till terminalerna "L1、L2、L3" och PE. Övriga ledningar ska läggas i samma riktning som strömförsörjningsledningen, enligt kopplingsschemat. Alla kablar måste vara klädda med metallslang när de passerar genom ledningshål och tätt bundna med band.

M. Kopparledare med lämpliga diametrar väljs enligt följande tabell över elektriska ledningar för luftkonditionering och anslutna i linje med kretsschemat som medföljer enheten.

Elektrisk kabeldragning av luftkonditionering

N.  Efter att anslutna rör, ledningar och dräneringsrör har installerats, används band för att binda kopparrör, ledningar och dräneringsrör med ett spelrum på 200 mm-300 mm. Anslutningsrören måste säkerställas att ha god värmeisolering, eftersom hög temperatur på exponerade kopparrör kan skada anslutningsledningar och dräneringsrör.

O.  Inomhusenhetens elektriska kåpa och luftintagsgaller måste placeras väl. Panelen på utomhusenheten sätts tillbaka. Enheten elektrifieras och testas av kyldrift (i 20-30min). Om det uppstår vibrationer, läckage eller onormala fel etc. måste det åtgärdas omedelbart. Dessutom måste användaren lära sig hur man använder en luftkonditioneringsapparat.

P.  Om enheten är utrustad med fasfels- och anti-fasskydd är det nödvändigt att kontrollera om strömförsörjningen är korrekt ansluten i enlighet med relevanta lokala föreskrifter (t.ex. National Electrical Code). Spänningen bör inte vara mer än ±15 % av märkspänningen;

F.  Om där enheten är monterad utsätts för allvarlig strålning från källor med hög temperatur, måste användaren placera baffel mellan källorna och enheten.

Anpassning av HISURP Split Crane luftkonditioneringsapparater

* Anti-korrosion

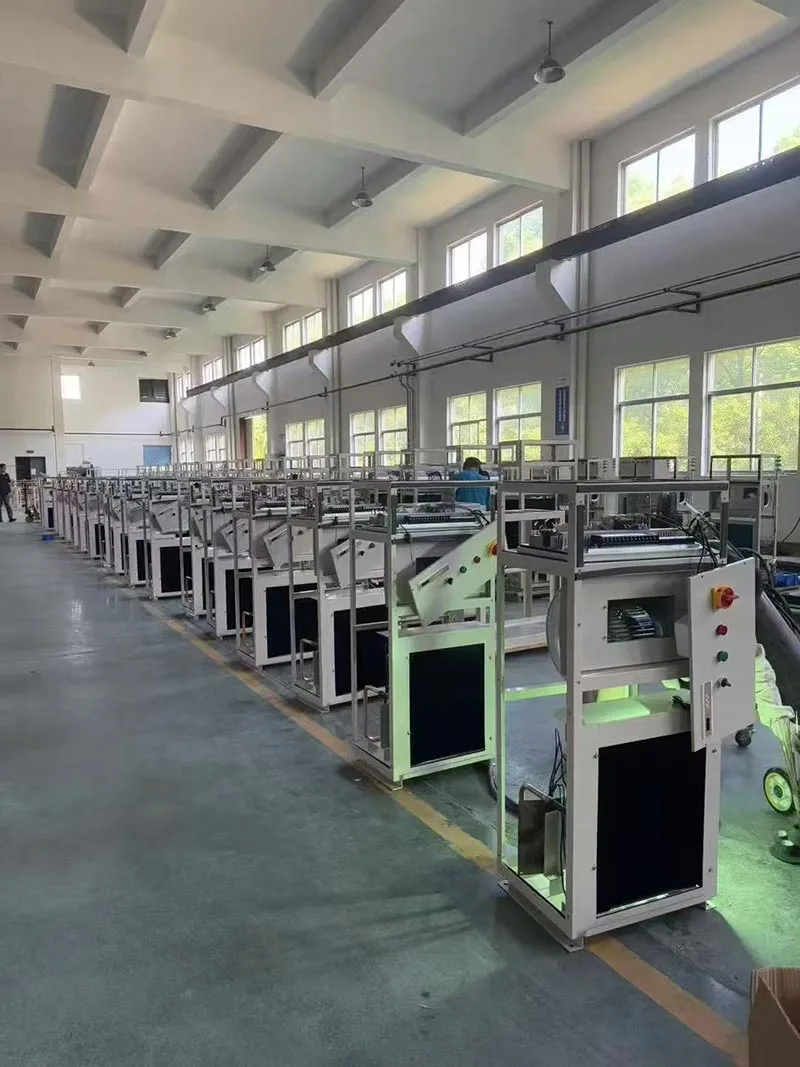

Värmeväxlarens korrosionsskyddsalternativ inkluderar: målning; elektrofores;  nanoelektrofores; aluminiumflänsar av kopparrör. Bilden nedan visar ett schematiskt diagram av elektrofores.

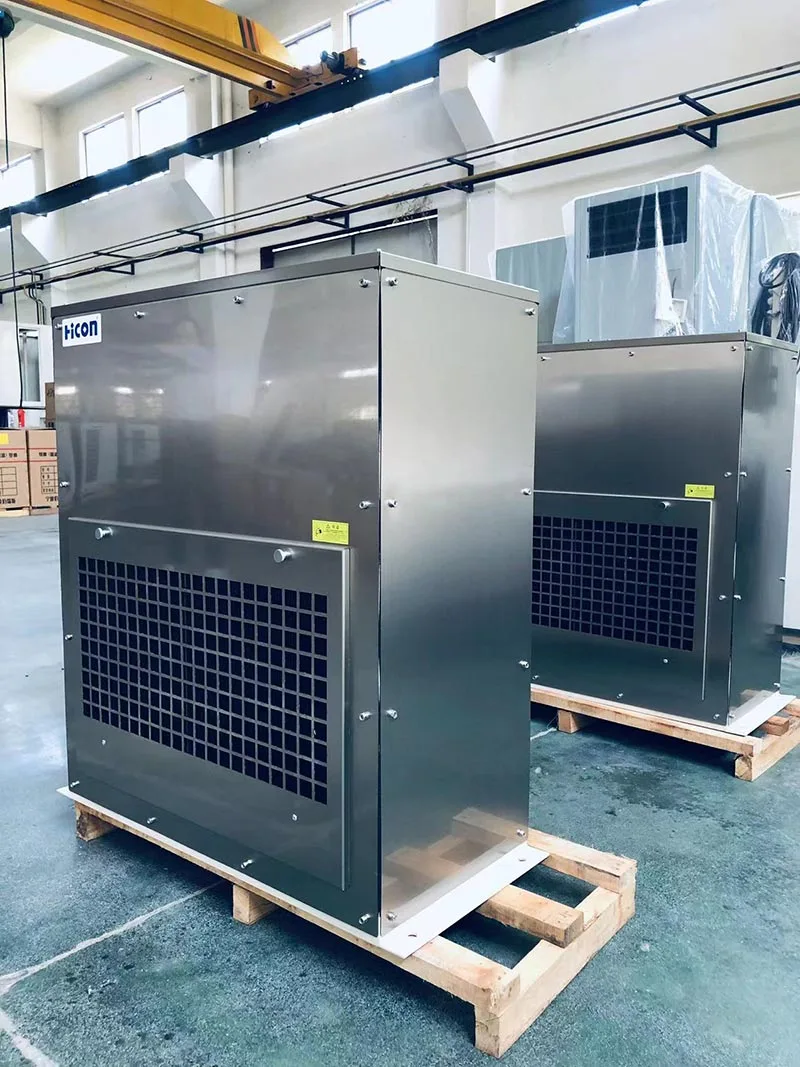

Alternativen för korrosionsskydd av plåt inkluderar: målning (standard C3); galvaniserad plåtelektrofores + målning; och rostfritt stål. Bilden nedan visar ett schematiskt diagram av rostfritt stål.

*Explosionssäker

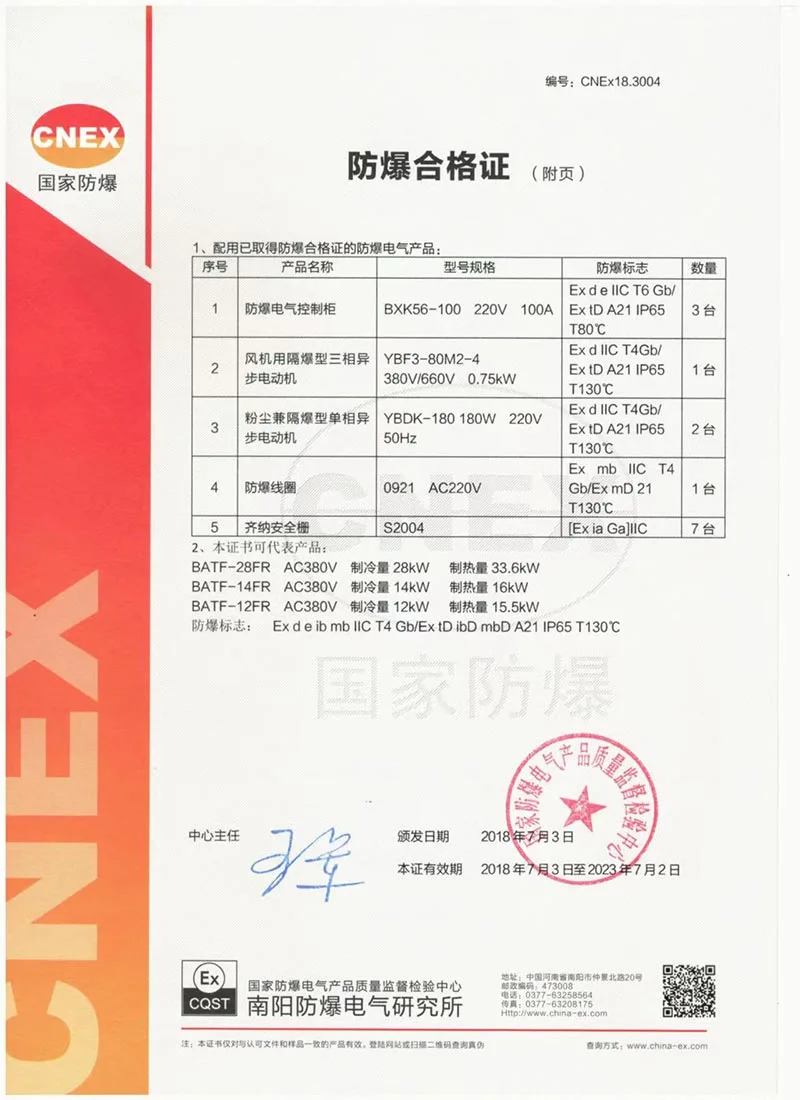

HISURP Split Crane Air Conditioners har CNEX-certifikat.

BT4 är i första hand lämplig för zon 2 områden med farliga gaser, med en maximal yttemperatur som inte överstiger 135°C (mer vanligt förekommande).

CT4 är lämplig för både zon 1 och zon 2 farliga gasområden, även med en maximal yttemperatur som inte överstiger 135°C.

Och HISURP kan någon av dem.
