Högeffektiv skåpluftkonditionering för industriella kylsystem

HISURP-kabinluftkonditionering för elektriska kapslingar, CNC-skåp, PLC-paneler och industriella styrsystem

När köpare söker efter en pålitlig panelkylare ställer de vanligtvis samma praktiska frågor: Hur håller jag elskåp svala utan att ta med damm inuti? Ska jag välja en toppmonterad eller en väggmonterad? Hur väljer man lämplig kylkapacitet?

HISURPger tydliga svar med en produktlinje som utvecklats specifikt för kylning av elektriska höljen, inte för allmän luftkonditionering i rummet.

Tillverkat av Ningbo Hicon Industry, stöds HISURP av ett företag med industriell kylningserfarenhet som går tillbaka till 1972 och fokuserat på industriella luftkonditioneringsapparater och kommersiella luftkonditioneringsapparater sedan 2003. Med en fabrik på 150 000 m², 400+ anställda, 123 patent, t.ex. laboratorier i nationell testklass, CNAS och samarbetspartners i nationell testklass, ABs och Schneiders serviceklass, Toyota, COFCO, Novenco och Toray.

En skåpluftkonditionering kallas också vanligen en panelkylare, en höljes luftkonditionering eller en elskåpskylenhet. Dess syfte är enkelt men kritiskt: det tar bort värme från förseglade elskåp samtidigt som det håller damm, oljedimma, fuktig luft och frätande föroreningar borta från känslig elektronik. För PLC:er, servodrivenheter, växelriktare, switchkontroller, CNC-kontroller, telekomutrustning och precisionsinstrument är denna skillnad inte liten. Det påverkar direkt drifttid, tillförlitlighet och livslängd.

Varför behöver elskåp en dedikerad skåpluftkonditionering?

Traditionella kylningsmetoder som frånluftsfläktar eller naturlig ventilation räcker ofta inte längre. Moderna elskåp innehåller kompakta elektroniska komponenter med hög densitet som genererar betydande värme. Samtidigt kan fabriksluften innehålla damm, fibrer, oljeånga eller fukt. Om du helt enkelt ventilerar skåpet med utomhusluft, kan du minska värmen endast tillfälligt samtidigt som du introducerar just de föroreningar som skadar elektroniken.

Det är därför HISURP fokuserar på kyla + dammskydd + avfuktning i en kompakt lösning.

Hur fungerar en HISURP-panelluftkonditionering?

HISURP använder principen för fasförändring av kylning. Kompressorn släpper ut högtemperatur, högtrycksköldmediegas in i kondensorn, där den kyls till flytande köldmedium. Efter strypningen kommer köldmediet in i förångaren och absorberar värme från den varma luften inuti elskåpet. Köldmediet avdunstar sedan tillbaka till gas och återgår till kompressorn och upprepar cykeln kontinuerligt.

Kärnfördelar

1. Noggrann temperaturkontroll för stabil drift av kapslingen

Användare kan ställa in arbetstemperaturen inuti elskåpet enligt faktiska applikationsbehov. Standardtemperaturjusteringsområdet är +20°C till +38°C. Beroende på modell och projektkrav kan mekanisk styrning eller mikrodatorstyrning med LED-display tillämpas.

2. Kylning och avfuktning i en enhet

Många elektriska fel orsakas inte bara av värme, utan av kombinationen av värme och fukt. HISURP-enheter ger avfuktande kyla, hjälper till att upprätthålla lämpligare luftfuktighet och temperatur inuti skåpet och minskar risken för kondens och korrosion.

3. Förseglad struktur hjälper till att blockera inträngning av damm

En korrekt matchad väggmonterad skåpluftkonditionering eller toppmonterad skåpluftkonditionering fungerar med ett förseglat elektriskt hölje så att inneluften förblir isolerad från verkstadsdamm, fibrer, oljedimma och luftburna partiklar.

4. Snabb, jämn luftcirkulation

Enheten använder en högkvalitativ extern rotor centrifugalfläkt med kompakt struktur, stort luftflöde, högt statiskt tryck, låg vibration och lågt ljud. Detta hjälper till att kyla skåpet snabbt och minska hot spots runt PLC:er, VFD:er, servoenheter och kraftmoduler.

5. Effektiv roterande kompressor

HISURP använder en helt sluten roterande kompressor med hög energieffektivitet och låg energiförbrukning. Med inbyggda vibrationsreducerande åtgärder går enheten smidigt och tyst, vilket är värdefullt i precisionskontrollmiljöer.

6. Högeffektiv värmeväxlare

Värmeväxlaren använder invändigt gängade kopparrör med aluminiumflänsar, vilket förbättrar värmeöverföringsprestanda och systemets EER samtidigt som den stöder stabil långtidsdrift.

7. Standard primärfilter på kondensorsidan

Ett primärfilter på kondensorsidan hjälper till att förhindra att damm, olja och skräp kommer in i och påverkar värmeväxlaren eller fläkten, vilket förbättrar systemets totala stabilitet och förlänger livslängden.

8. Justerbar kallluftsutloppsriktning

Kallluftsutloppet är utrustat med en deflektor så att utloppsriktningen kan justeras, vilket hjälper till att optimera luftflödesfördelningen och göra skåpets temperatur mer enhetlig.

9. Flexibel installation och bekvämt underhåll

Enheten är kompakt, lätt, lätt att montera och bekväm att serva. Efter installation och strömanslutning kan den fungera utan komplicerad driftsättning i de flesta standardapplikationer.

Toppmonterad eller väggmonterad: vilken ska du välja?

Detta är en av köparens viktigaste frågor, och det påverkar direkt installationens effektivitet och luftflödesprestanda.

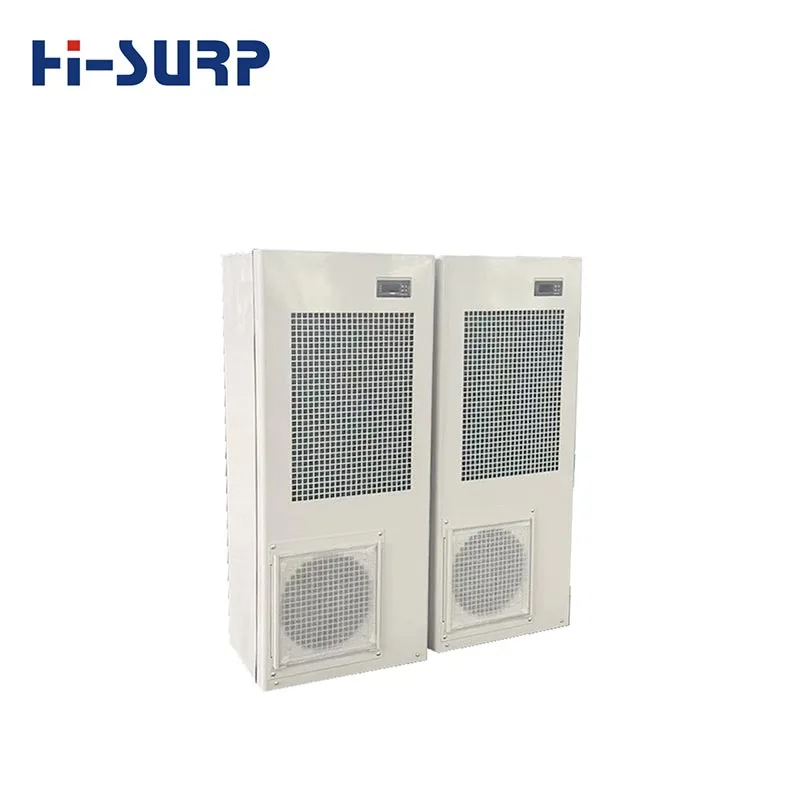

En väggmonterad skåpluftkonditionering är installerad på sidoväggen av det elektriska höljet. Det är det mest använda formatet eftersom det är lätt att komma åt för underhåll och lämpar sig för många allmänna styrskåp.

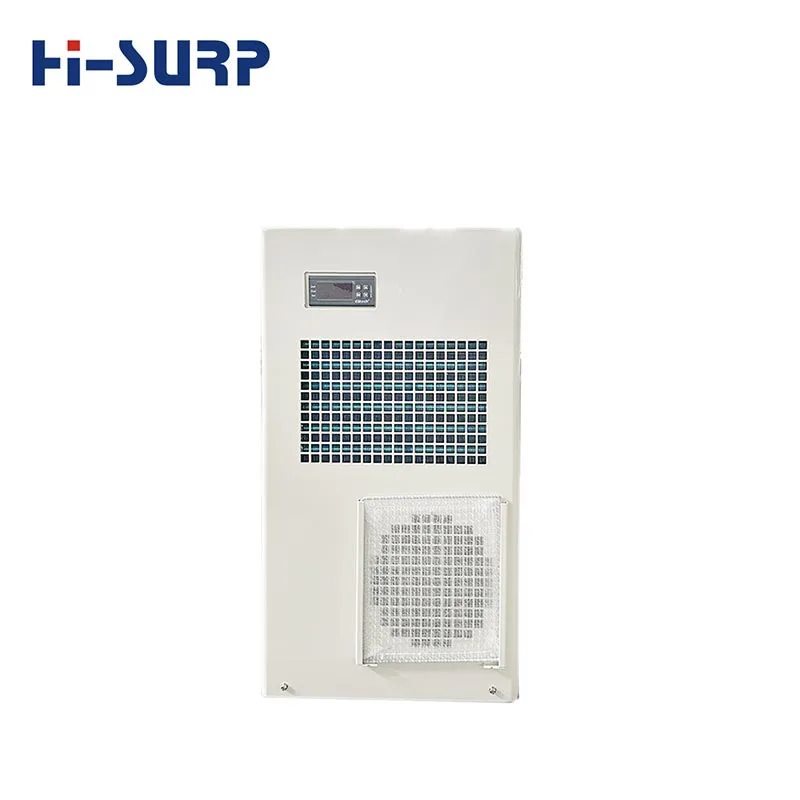

Typiska kylkapaciteter för väggmonterade modeller:

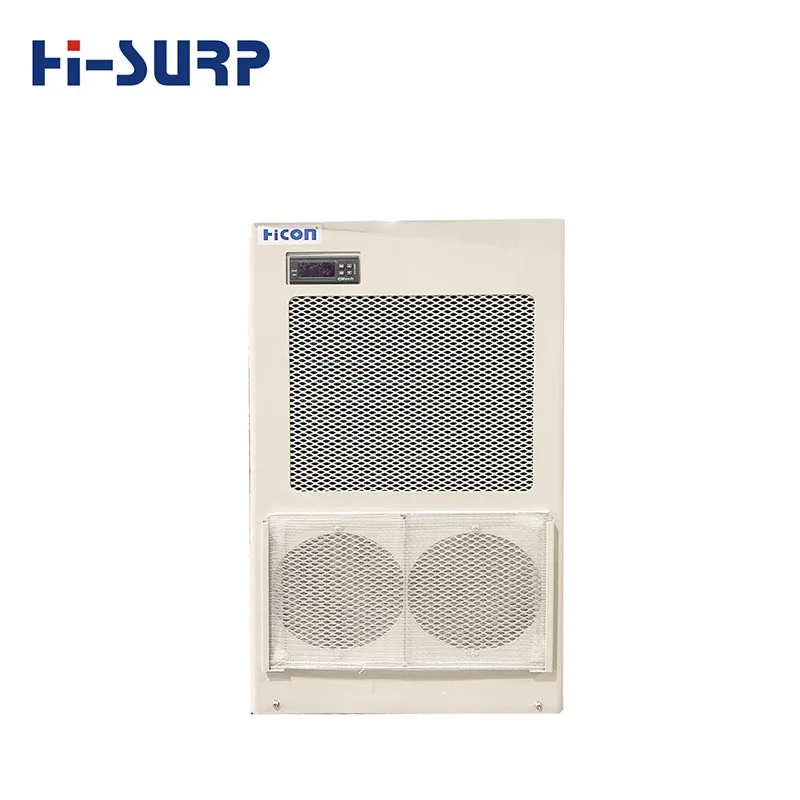

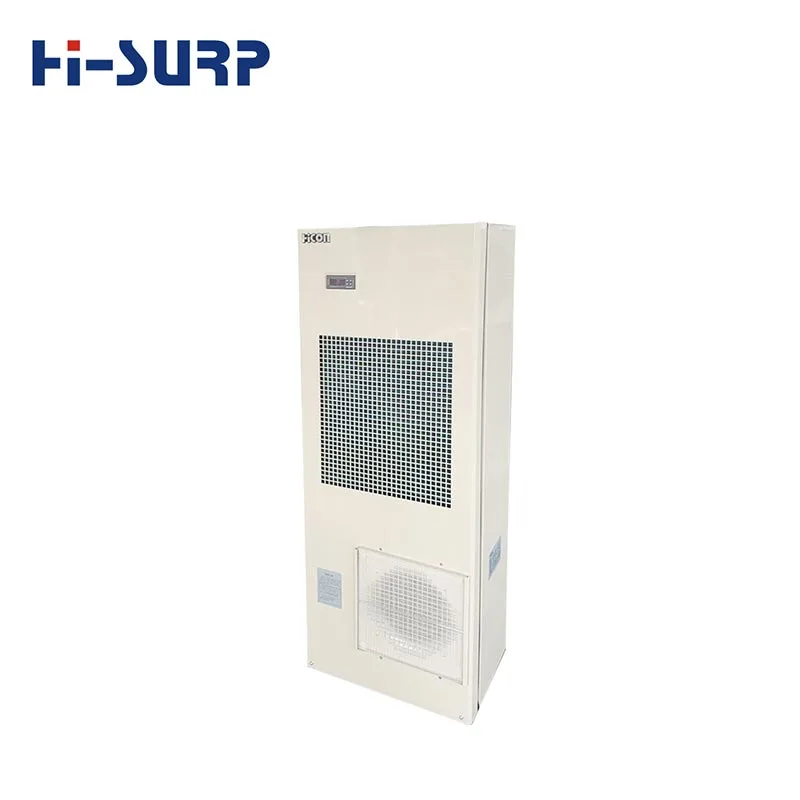

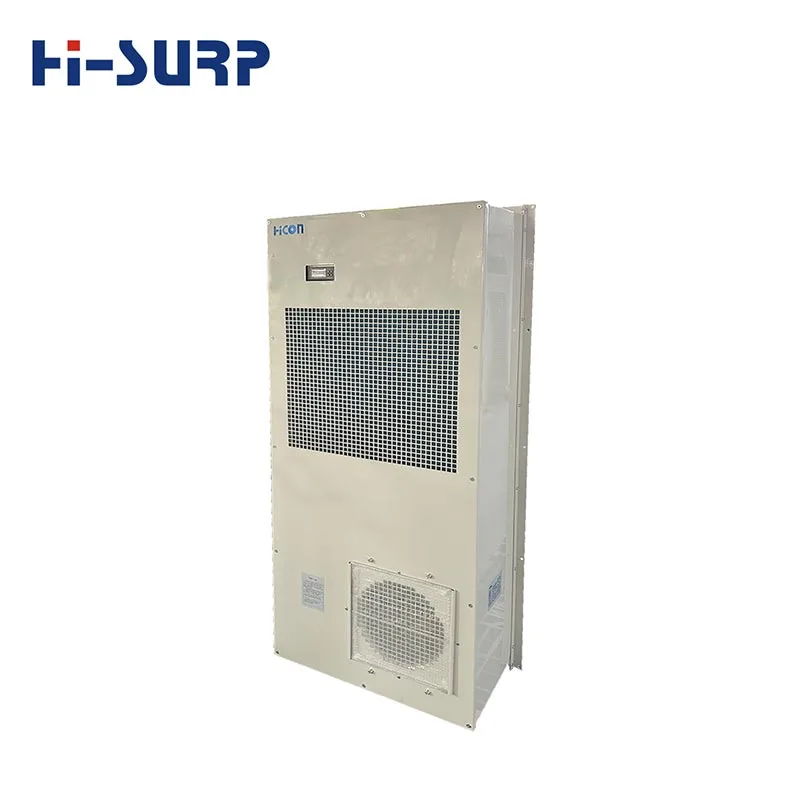

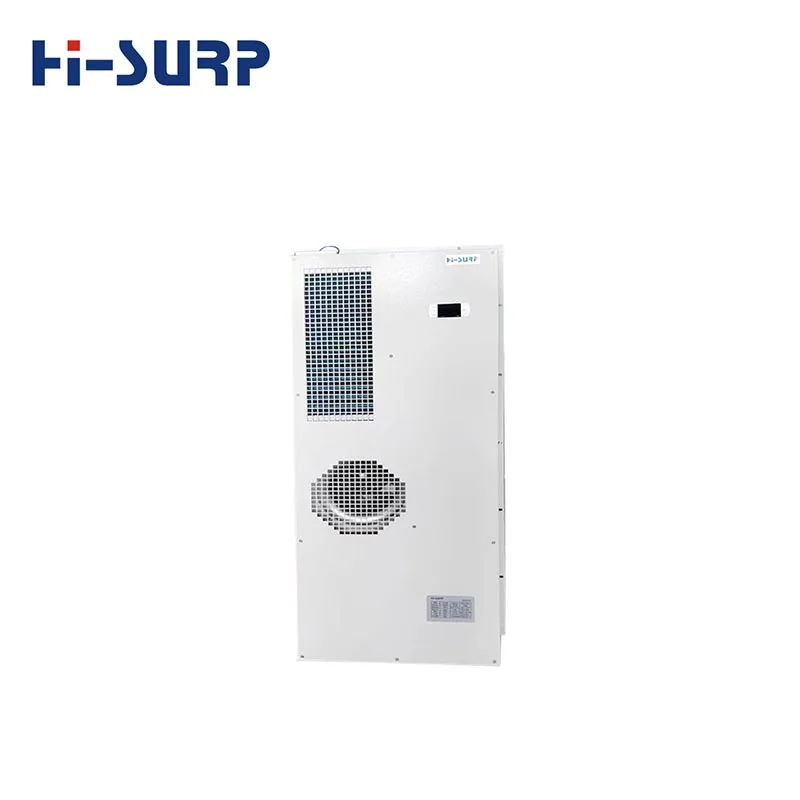

300W, 600W, 1000W, 1500W, 2000W, 2500W, 3500W, 4000W

Bäst för:

- CNC maskinstyrskåp

- automationslinjestyrskåp

- skåp för telekomutrustning

- inverter- och servostyrskåp

- eftermonteringsprojekt med sidoinstallationsutrymme

Dörrmonterad / semi-inbäddad typ

Detta är en sidoinstallerad version delvis inbäddad i skåpet för förbättrat utseende eller utrymmeskontroll.

Typiska kapaciteter:

600W, 1000W, 1500W, 2000W, 2500W

Bäst för:

- kompakta linjer där yttre projektion måste minskas

- OEM-utrustning med renare integrerad skåpdesign

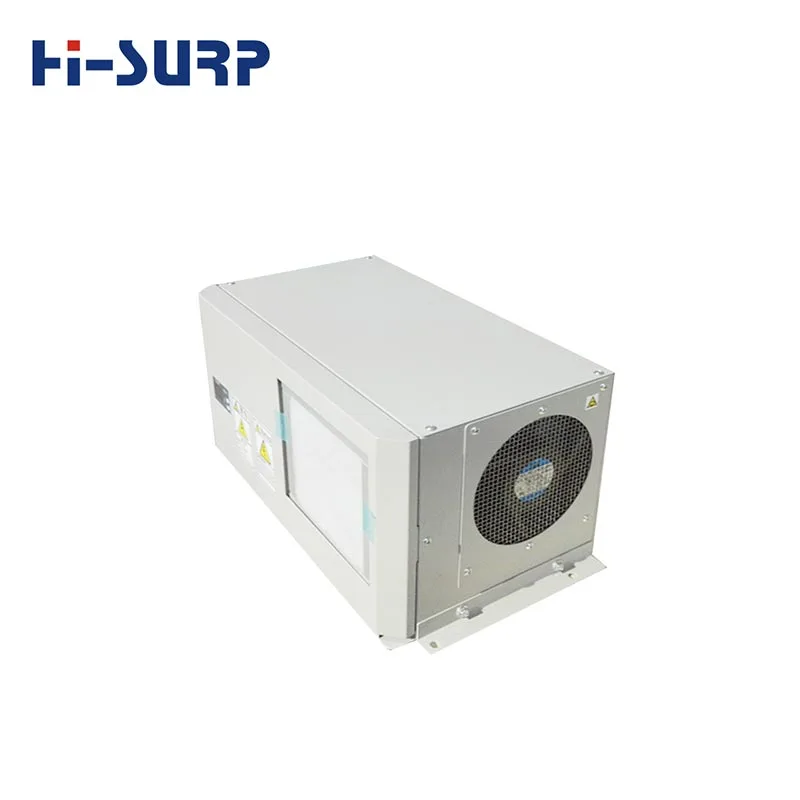

Toppmonterad skåp luftkonditionering

En toppmonterad skåpluftkonditionering är installerad på toppen av skåpet och är särskilt användbar när sidoutrymmet är begränsat eller sidodörrarna måste förbli fria.

Typiska kylkapaciteter:

1000W, 1500W

Bäst för:

- smala installationsgångar

- Verktygsmaskiner med begränsat sidoavstånd

- skåp som kräver lufttillförsel uppifrån och ned

Hur väljer man rätt skåpluftkonditionering?

1. Värmebelastning inuti skåpet

Beräkna den totala värme som frigörs av frekvensomriktare, PLC:er, nätaggregat, transformatorer, reläer och annan elektronik. Underdimensionering leder till dålig kylning; överdimensionering kan öka kostnaderna och öka risken för kondensering.

2. Skåpets mått och tätningsskick

En skåpluftkonditionering fungerar bäst med ett relativt tätt hölje. Luftläckage minskar kylningseffektiviteten och kan låta fuktig eller dammig luft komma in.

3. Omgivningstemperatur och föroreningsnivå

Om platsen är varm, dammig, oljig, fuktig eller frätande är en förseglad kyllösning mycket mer lämplig än fläktventilation.

4. Monteringsläge

Bestäm tidigt om ditt projekt behöver en toppmonterad eller en väggmonterad, baserat på skåpsdesign och åtkomst till underhåll.

5. Dräneringsskick och kontrollkrav

Om det inte finns något avloppsrör, överväg en modell med vattentank. Om projektet behöver mer exakt visning och kontroll, fråga efter mikrodatorkontroll och LED-displayalternativ.

Hur man beräknar kylkapaciteten för ett skåp

1. Beräkna ytarean A = 2 × (längd × höjd + bredd × höjd + längd × bredd) för att bestämma skåpets yta.

2. Beräkna temperaturskillnaden ΔT = extern temperatur minus målinre temperatur för att bestämma den interna-extern temperaturskillnaden.

3. Beräkna värmeöverföringen genom lådans vägg: Qs = 5,5 × A × ΔT, vilket ger värmeöverföringshastigheten.

4. Luftkonditioneringens kylkapacitet Qo = 1,2 × (Qs + intern värmegenerering Qi), vilket bestämmer den nödvändiga kylkapaciteten.

Tekniska data för skåp luftkonditionering översikt

Varför HISURP?

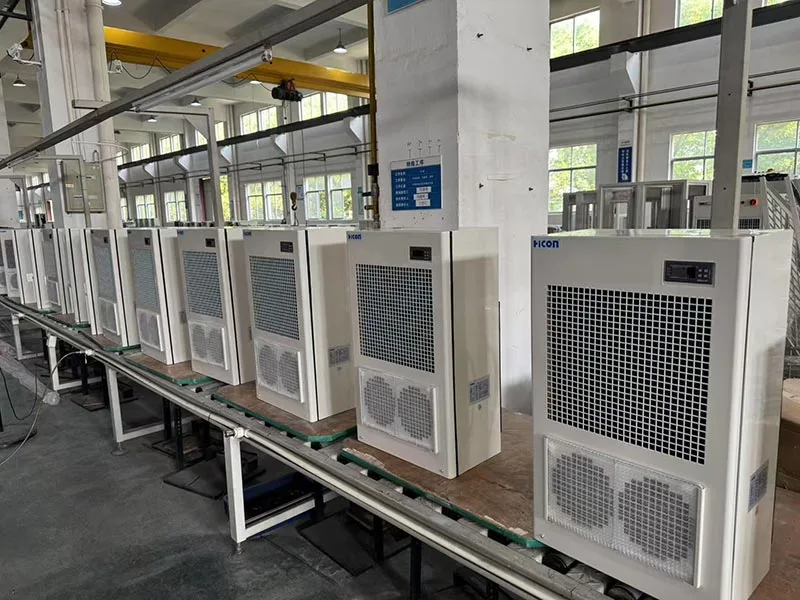

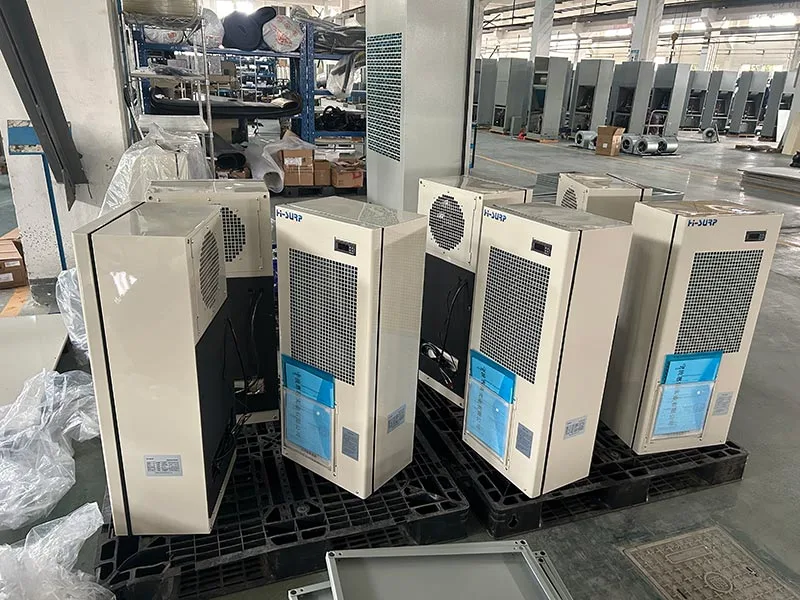

Vår tillverkningsstyrka:

HISURP är en specialiserad industriell luftkonditioneringstillverkare med:

- Industriell kylupplevelse som går tillbaka till 1972

– Fokus på industriella luftkonditioneringsapparater och kommersiella luftkonditioneringsapparater sedan 2003

- 150 000 m² tillverkningsverkstad

- 400+ anställda

- 123 patent

- CNAS-laboratorier och testrum i nationell klass

- Importerade produktionsanläggningar och mogna kvalitetskontrollsystem

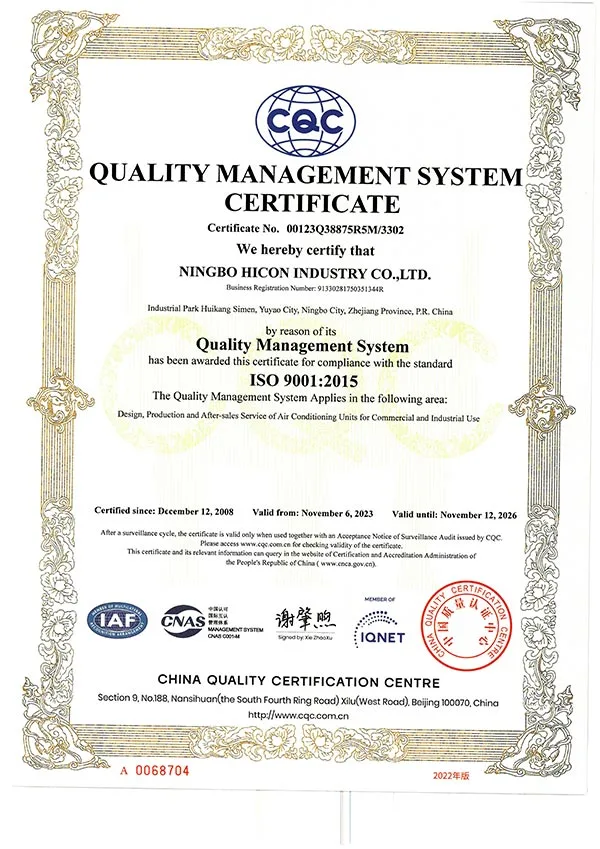

- Certifieringar inklusive ISO9001, ISO14001, ISO45001, CE, UL, CB och mer

-rika exporterfarenheter, skåpets luftkonditioneringsapparater exporteras till: Saudiarabien, Grekland, Mexiko, Qatar, Serbien, etc. för tillfället.

-Icke-standard anpassning för olika scenarier: Trefasiga 460V och DC 48V strömförsörjningsmodeller har exporterats i bulk till Grekland och Saudiarabien, anpassade till olika nätspecifikationer för att möta regionala krav.

Rostfritt stålhölje, högtemperatur 60°C omgivningstemperaturmodeller speciellt designade för mellanöstern fotovoltaiska växelriktarskåp; modeller med RS485-gränssnitt stöder Modbus fjärravläsning av temperatur, ström och felkoder, vilket möjliggör integration i centraliserade övervakningssystem via värddatorer.

Tekniskt samarbete med japanska specialister

Skåpkylningslinjen har utvecklats i samarbete med japanska företag inklusive KOUWAKOUGYO och Apiste. Detta tillför mervärde för köpare som bryr sig om stabil designlogik, beprövad upplevelse av kapslingskylning och produktmognad.

Anpassningsmöjlighet

HISURP kan stödja:

- anpassade parametrar

- olika krav på utseende och färg

- miljövänliga köldmediealternativ

- Lösningar med fast frekvens eller variabel frekvens, i tillämpliga fall

- OEM och projektbaserad anpassning

Detta är särskilt användbart för maskinbyggare, styrskåpstillverkare och utländska distributörer.

Typiska applikationsindustrier

HISURP-panelluftkonditioneringsprodukter är lämpliga för ett brett spektrum av sektorer:

- CNC-verktygsmaskiner

- plastmaskiner

- telekommunikation

- livsmedelsmaskiner

- textilutrustning

- träbearbetningsmaskiner

- metallurgi

- produktionslinjer för tobak

- VFD-styrskåp

- PLC-skåp

- servokontrollsystem

- kopplingsskåp och instrumentskåp

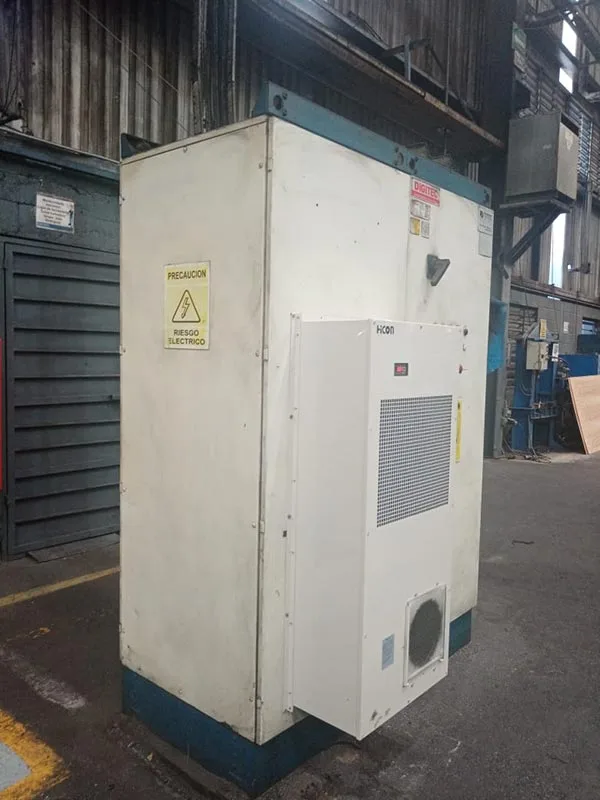

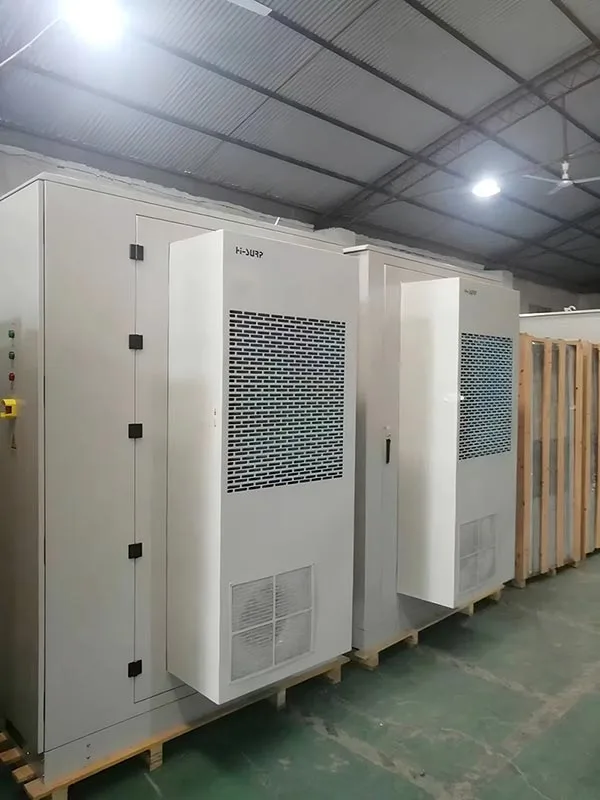

Installationsscen
